近日,《自然納米技術》(Nanoscale)在線發表了美國羅格斯大學的科學家們成功控制住石墨烯中不守規矩的電子運動的相關論述文章,實驗結果為在新型系統中以低能量損耗超高速傳輸電子鋪平了道路。該論文題為“Tuning a circular p–n junction in graphene from quantum confinement to optical guiding”。
石墨烯能夠?qū)щ?,不過,電子在石墨烯當中的運動速度達到了光速的1/300,遠遠超過了電子在一般導體中的運動速度.這使得石墨烯中的電子,或更準確地,應稱為“載荷子”在這種材料當中“狂野不羈”,無法被控制。現在,美國羅格斯大學新布朗斯維克分校的科學家打破了這種局限性,他們成功了控制住了石墨烯中不守規矩的電子運動,這為石墨烯納米級晶體管的出現鋪平了道路。羅格斯大學藝術和科學學院物理與天文學系科學家Eva Y. Andrei說:“我們可以電控石墨烯中的電子,過去,我們無法做到這一點,因此,石墨烯一直無法成為晶體管材料。”

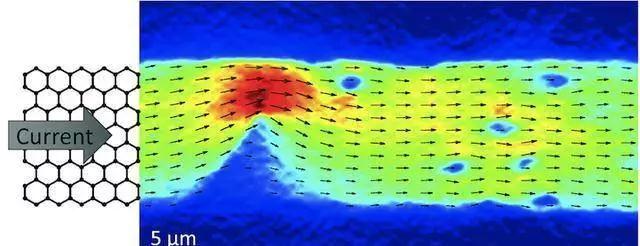

石墨烯當中的電流運動圖像

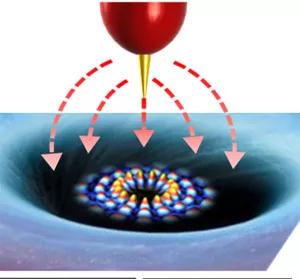

石墨烯是鉛筆芯當中的碳基石墨納米薄層。它的強度遠遠超過鋼鐵,也是極好的導體。但是,當電子通過石墨烯時,電子是以直線方式進行,并且會保持高速。電子在石墨烯當中如果碰到障礙,它們是不回頭的,人們一直在尋找如何控制或馴服這些電子的方法??茖W(xué)家通過高科技顯微鏡發出電壓,在顯微鏡的尖端產生一個力場,其中俘獲石墨烯中的電子或改變運動其軌跡,類似于鏡頭對光線的影響。
通過一個尖銳的尖端產生一個力場,可以捕獲石墨烯中的電子,或者改變它們的軌跡,類似于透鏡對光線的影響。Andrei表示,電子可以很容易被捕獲和釋放,從而提供了一種有效的開關切換機制。Andrei說:“你可以捕捉電子,而不會在石墨烯中產生孔洞。如果改變電壓,你可以釋放電子,讓它們隨意運動?!毕乱徊剑芯咳藛T將通過將極細的線(稱為納米線),放在石墨烯頂部,并用電壓控制電子來擴大控制規模。
石墨烯具有廣闊的應用前景
到目前為止,人類已經開發出的石墨烯電子部件包括超快速放大器,超級電容器和超低電阻率電線。石墨烯晶體管將是邁向全石墨烯電子平臺重要的一步。其它基于石墨烯的應用還包括超靈敏化學與生物傳感器,用于脫鹽和水凈化的過濾器。石墨烯也可以用于平面柔性屏幕以及可噴涂和可印刷的電子電路開發。相關論文全文發表在 Nature Nanotech.(DOI: 10.1038/nnano.2017.181)上。
來源:江南石墨烯研究院、羅格斯大學官網
